Экономайзер котла: замена старого аппарата на решение ТМ МАШ
Экономайзер парового котла работает в жёстких условиях: через него проходят питательная вода и горячие отходящие газы, а сама конструкция испытывает температурные и циклические нагрузки. Со временем аппарат может потерять герметичность, потребовать замены трубного пучка или оказаться неудобным для дальнейшей эксплуатации.
В такой ситуации не всегда можно приобрести оригинальный блок у производителя котла, а зачастую это еще и не целесообразно (если изначально котел и экономайзер были импортного производства). Компания «ТМ МАШ» разрабатывает и производит стальные экономайзеры с оребренными трубами на замену штатных аппаратов паровых котлов. Конструкция создается под конкретную установку — с учётом её теплотехнических параметров, габаритов и присоединений.
Какие экономайзеры заменяют
Экономайзер мог поставляться в составе парового котла Bosch, Buderus, Viessmann, Ferroli, Miura, CERTUSS, Vaillant, Wolf, Loos (Bosch Industrial) или любого другого зарубежного производителя. Если аппарат начал пропускать воду — поврежден его трубный пучок — следует рассмотреть изготовление нового экономайзера под существующее место установки.
При этом новый аппарат не копируют только по внешнему виду. Сначала изучают конструкцию оригинала, определяют его рабочие характеристики и проверяют, какие решения можно воспроизвести в новом исполнении. Цель — сохранить требуемые теплотехнические показатели и обеспечить соответствие габаритным и присоединительным параметрам объекта.
Как работает экономайзер парового котла
Экономайзер устанавливается в тракте уходящих газов и передаёт их тепловую энергию питательной воде перед подачей в котел. Вода движется внутри труб, а дымовые газы омывают их снаружи. Оребрение увеличивает площадь теплообменной поверхности без пропорционального увеличения размеров аппарата.
За счет предварительного подогрева воды котлу требуется меньше энергии для доведения её до заданной температуры. Фактические температуры, тепловая нагрузка и эффект от работы экономайзера зависят от параметров конкретного котла и должны определяться расчётом.
Конструкция экономайзеров ТМ МАШ

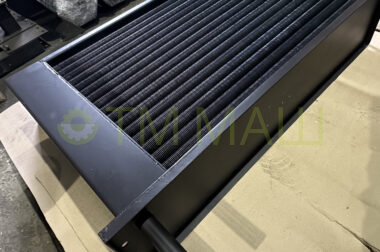

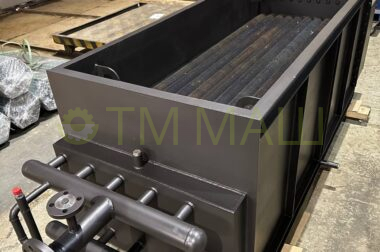

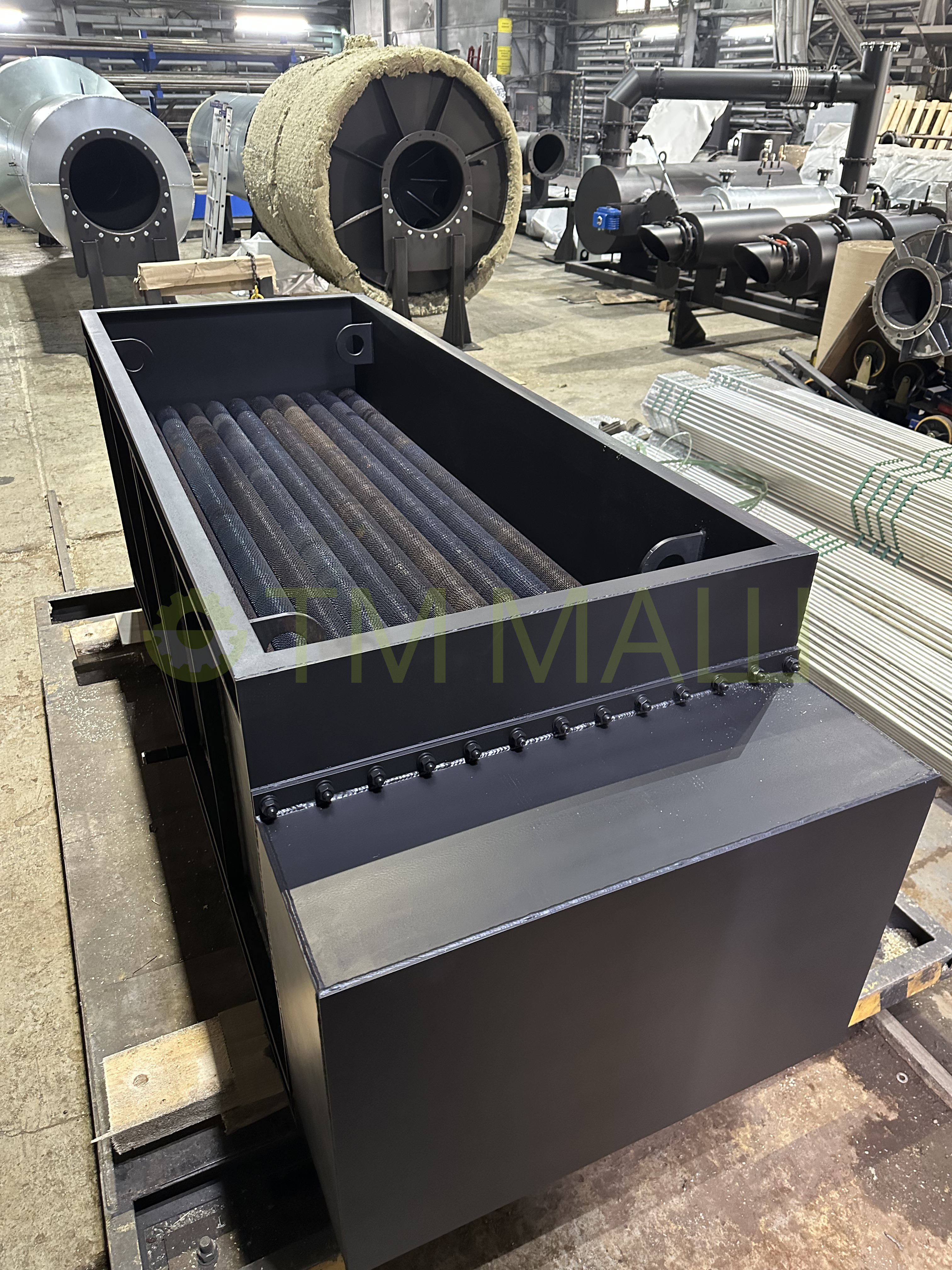

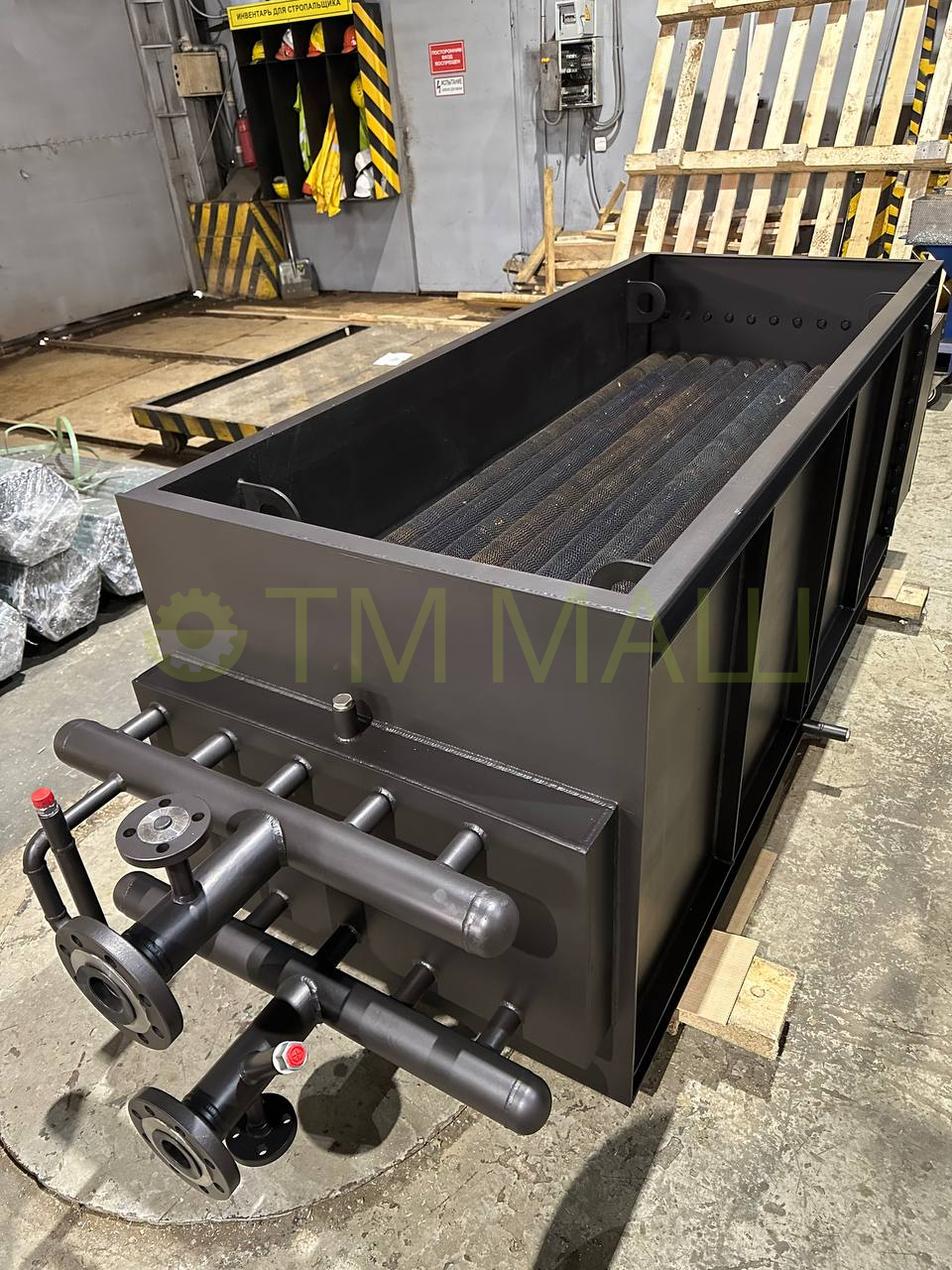

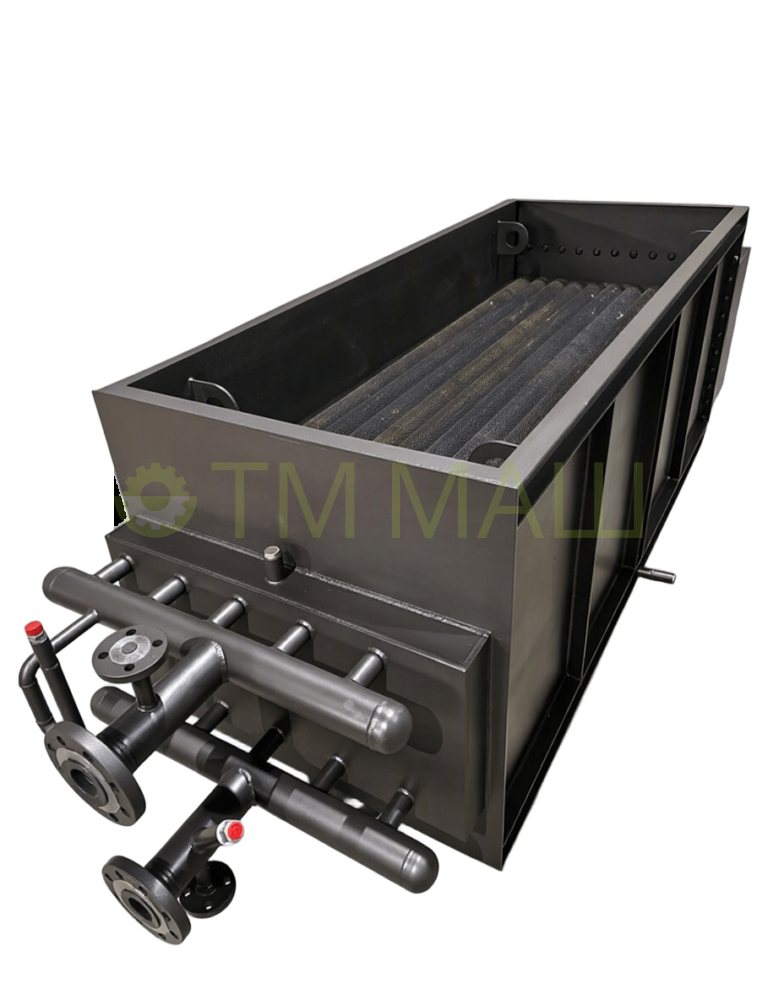

ТМ МАШ применяет стальные трубы с оребрением. Для соединения оребрения с трубой используется навивное (приварное) исполнение. Конструкция является монометаллической: труба и оребрение изготавливаются из одного материала.
Материал выбирается для конкретного проекта с учётом типа топлива, температуры и агрессивности газовой среды, а также условий эксплуатации. Возможны исполнения из углеродистой или нержавеющей стали — конкретный вариант определяется инженерной проработкой.
При разработке учитываются реальные нагрузки и геометрические ограничения котельной. Оборудование может проектироваться в сжатых габаритах. В конструкции также предусматривается требуемое сопротивление по дымовым газам.
Что рассчитывают при разработке нового экономайзера
Для изготовления аппарата проверяют несколько связанных параметров.
Тепловой и гидравлический расчёт. По расходу питательной воды, её температурам и параметрам дымовых газов определяется необходимая поверхность теплообмена. Рассчитываются расход воды, количество ходов, диаметр труб и сопротивление водяного тракта.
Аэродинамический расчёт. Определяется сопротивление экономайзера по дымовым газам. Этот параметр должен соответствовать возможностям действующей газовой схемы.
Конструктивная проработка. Проверяются длина, ширина и высота аппарата, положение патрубков, фланцев, опор и точек крепления. Отдельно оценивается доступ к трубному пучку и возможность его очистки.
Такой подход позволяет разработать аппарат, который соответствует исходному экономайзеру по рабочей функции и может быть встроен в существующую установку с учетом ее реальных ограничений.
Какие данные нужны для замены имеющегося экономайзера
Для начала работы можно предоставить следующие сведения о котле и заменяемом оборудовании (при наличии):
- марка и модель парового котла;
- паропроизводительность и рабочие параметры;
- вид топлива и данные о горелке;
- расход питательной воды;
- температура воды на входе и требуемая температура на выходе;
- давление в питательной системе;
- параметры дымовых газов;
- чертёж, паспорт или эскиз существующего экономайзера;
- габариты монтажного места;
- размеры патрубков, фланцев, опор и креплений;
- фотографии аппарата, шильдика, газохода и узлов подключения.
Экономайзер на замену без полной переделки котельной
Главное ограничение при замене — не сам корпус экономайзера, а существующая система, в которую он должен быть встроен. Новый аппарат должен разместиться в отведенном объёме, подключиться к действующим трубопроводам и газоходам, работать с допустимым сопротивлением и оставаться доступным для обслуживания.
Поэтому в проект закладываются не только площадь теплообмена и материал труб. Учитываются монтажные отметки, направление потоков, опоры, фланцевые соединения и место для демонтажа. Если эти параметры собраны заранее, конструкцию можно адаптировать к действующей котельной, а не переделывать объект под типовой блок.
ТМ МАШ изготавливает экономайзеры на замену штатных изделий ведущих зарубежных производителей. Оборудование может устанавливаться в существующую котельную, включая контейнерное исполнение.
Как заказать экономайзер парового котла
Чтобы заказать экономайзер для замены вышедшего из строя оборудования любых отечественных или иностранных производителей, свяжитесь с нами любым удобным способом:
