Ремонт кожухотрубного теплообменника — маслоохладителя Pilan

Опубликовано 02 марта 2023

Недавно в компанию «ТМ МАШ» поступили три теплообменных аппарата – маслоохладители итальянской марки Pilan TP-F3M. После долгого простоя оборудования, заказчиком была обнаружена течь воды на трубных досках.

Инженеры сервисной службы провели необходимые диагностические работы и испытания , в результате которых было установлено, что:

  • Кожухотрубный теплообменник 1 требует полной замены теплообменных трубок, так как выявленное количество дефектных труб превышает допустимое значение — 10%( 93 трубки с дефектом из 722 шт.).
  • Диагностика остальных маслоохладителей показала меньшее количество дефектных труб ( 32 и 25 трубок соответственно из 722 шт).Из-за повышенного риска появления повторной течи на других трубках заказчиком было принято решение о замене теплообменных трубок в теплообменниках 2 и 3.

В феврале 2023 был произведен ремонт теплообменного аппарата 1- маслоохладителя Pilan TP-F3M с полной заменой теплообменных трубок (материал — медь серии М2) методом пайки и развальцовки.

Перечень выполненных работ:

  • демонтаж старых трубок (722 шт);
  • чистка трубной доски;
  • монтаж новых трубок;
  • развальцовка;
  • пайка трубной доски;
  • испытания на прочность и герметичность теплообменного аппарата после выполненных работ.

Заключение сервисной службы «ТМ МАШ»: течь не выявлена. Теплообменник пригоден к работе.

По договоренностью с заказчиком, оставшиеся теплообменники будут отремонтированы через 2 месяца.

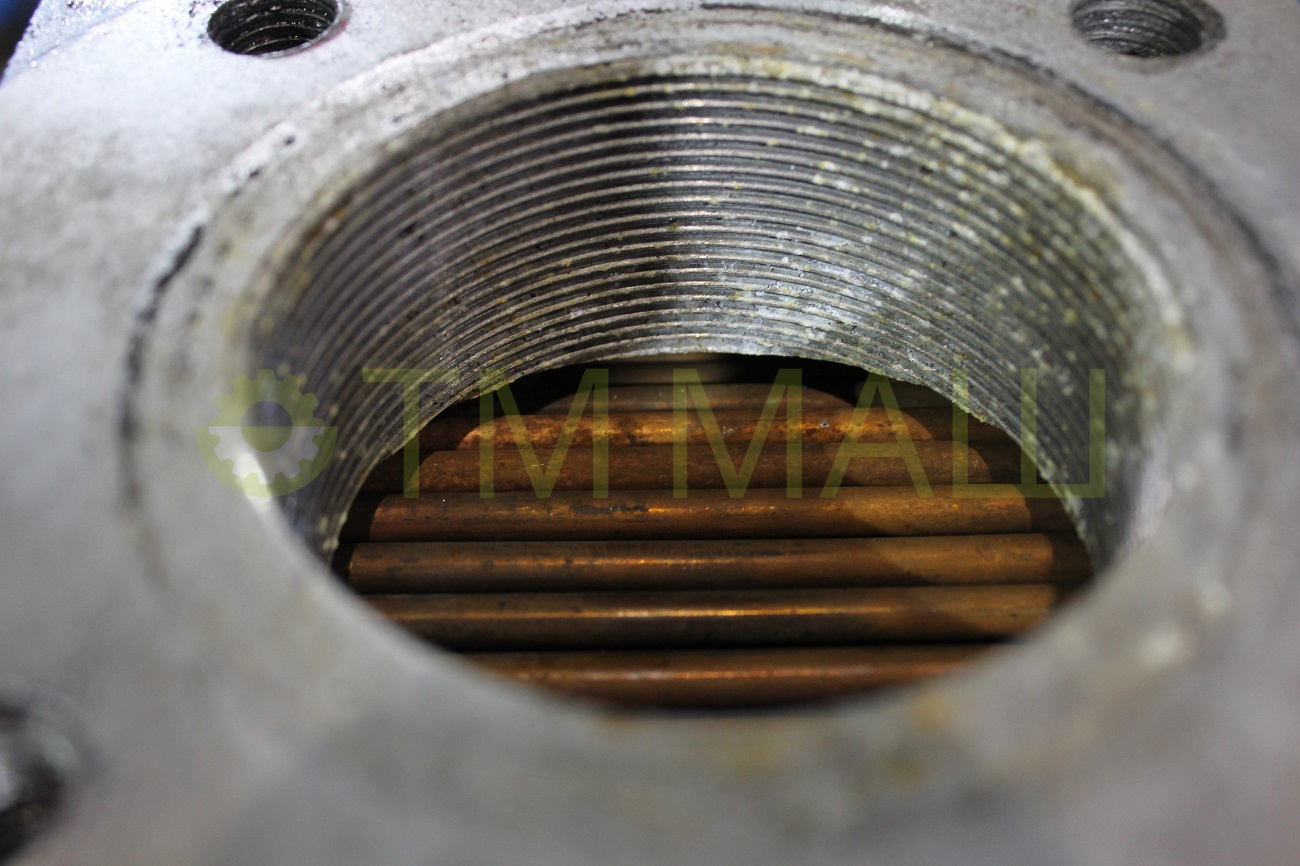

Трубный пучок итальянского маслоохладителя Pilan
Маслоохладитель Pilan
Маслоохладители Pilan на производственной площадке ТМ МАШ
Дефект теплообменной трубки итальянского аппарата Pilan
Дефекты теплообменных трубок кожухотрубного теплообменника
Дефект теплообменной трубки итальянского аппарата Pilan
Теплообменные трубки после замены
Маслоохладитель Pilan после замены теплообменных трубок
Иностранные теплообменные аппараты на площадке ТМ МАШ
